Adaptor Area Engsel Layar Lipat Kaku-flex PCB

Adaptor Area Engsel Layar Lipat PCB fleksibel minangka operator interkoneksi kritis sing ngidini integrasi dhuwur, linuwih, lan lipatan ing modul tampilan smartphone modern. Kanthi nggunakake struktur komposit ing ngendi wilayah kaku ngamanake komponen lan area fleksibel ngalami mlengkung dinamis, njamin stabilitas sirkuit, integritas sinyal, lan daya tahan mekanik ing papan sing winates. Iki minangka enabler teknologi inti kanggo piranti sing luwih tipis lan luwih entheng.

Struktur Inti & Fitur:

Rute 3D: Bagean sing fleksibel bisa dilipat utawa ditekuk kaya kertas, kanthi nggunakake ruang vertikal ing njero telpon kanggo melu komponen kayata IC driver menyang mburi layar, saéngga mbisakake ngelmu kebatinan ultra-sempit utawa malah ngelmu kebatinan-kurang desain layar wutuh. Iki nggampangake desain smartphone ultra-tipis.

Papan lentur kaku sing digunakake ing modul tampilan minangka komponen kunci sing nyambungake IC driver tampilan menyang papan utama. Iki nggabungake kelenturan sirkuit fleksibel kanthi stabilitas papan sing kaku, dadi dhasar kanggo nggayuh rasio layar-kanggo-awak sing dhuwur lan desain tipis lan entheng.

Kaluwihan Kinerja Utama:

1. Pengurangan Kekandelan: Ngilangi kekandelan konektor lan lapisan tutup sing berlebihan saka papan sing kaku, nyebabake struktur sakabèhé luwih tipis dibandhingake karo solusi diskrèt.

2. Integritas Sinyal Unggul: Makaryakke Techniques wiring Kapadhetan dhuwur (contone, diferensial pasangan nuntun) lan bahan mundhut dielektrik kurang kanggo stably ngirimaken stream data gambar kacepetan dhuwur (ndhukung video 4K / 8K), èfèktif suppressing sinyal atenuasi lan gangguan elektromagnetik, mesthekake transmisi gambar lossless, low-pixel.

3. Interferensi Kekebalan: Dibandhingake karo kabel fleksibel dawa, papan kaku-lentur shorten jalur sinyal lan èfèktif bisa isolasi gangguan elektromagnetik liwat tembaga pouring utawa film shielding.

4. Integritas Struktural: Interconnections antarane bagean kaku lan fleksibel sing kawangun liwat deposition kimia internal lan plating, tinimbang joints solder. Iki ndadekake resistance mlengkung ing prapatan adoh luwih unggul kanggo tradisional "FPC + konektor" utawa "FPC soldered kanggo Papan kaku" solusi.

5. Resistance Shock Dhuwur: Struktur terintegrasi minimalake risiko gagal sendi solder, njamin transmisi sinyal stabil sanajan ana tetes utawa geter.

6. Ndhukung Dynamic Mlengkung: Ing telpon foldable, bisa tahan liwat 400.000 bends bola nalika ngramut kinerja electrical.

Parameter Teknis Utama:

1. Parameter Struktural:

Jumlah Lapisan & Struktur: Biasane 4-6 lapisan, nggunakake konstruksi "kaku-fleksibel".

Ketebalan: Area fleksibel biasane 0.1-0.2mm kanggo tipis banget; kekandelan wilayah kaku dirancang miturut soyo tambah komponen lan syarat nuntun.

Radius Mlengkung Minimal: Bisa kurang saka 0.5mm, cocok kanggo spasi mlengkung sing nyenyet.

2. Kinerja Listrik:

Jembar Garis / Spasi: Nganti 40μm - 50μm, nyukupi syarat transmisi sinyal kepadatan dhuwur.

Kontrol impedansi: Kontrol impedansi sing ketat (contone, 100Ω ± 10%) kanggo sinyal diferensial kacepetan dhuwur (contone, MIPI DSI).

Bandwidth Transmisi: Ndhukung transmisi data kanthi kacepetan dhuwur saka sawetara Gbps saben saluran, nyukupi syarat tampilan resolusi dhuwur, pigura-tingkat dhuwur.

3. Bahan & Reliabilitas:

Substrat: Bagean fleksibel bisa nggunakake Polyimide (PI) utawa Liquid Crystal Polymer (LCP) kanthi kinerja sing luwih dhuwur, kanthi menehi kaluwihan ing ultra-tipis, mundhut kurang, lan toleransi mlengkung.

Ketahanan Mlengkung: Kebutuhan urip lentur dinamis> 400.000 siklus.

Suhu Operasi: -30 ° C nganti + 85 ° C, nyukupi syarat lingkungan panggunaan sing ketat kanggo elektronik konsumen.

Skenario Aplikasi

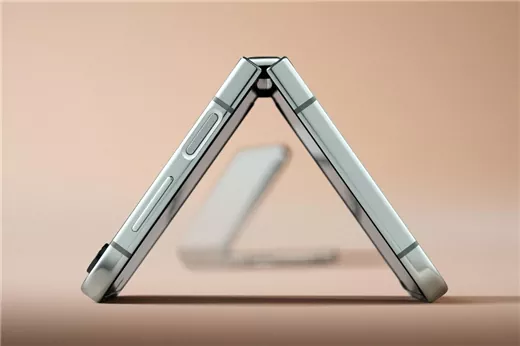

Adaptor Area Engsel Layar Lipat PCB kaku minangka interkoneksi inti lan solusi dhukungan kanggo sistem tampilan smartphone modern, utamane nglayani layar telpon lipat dhuwur. Ketahanan sing apik banget kanggo mbengkongake bola-bali dadi pilihan sing cocog kanggo nyambungake tampilan sing bisa dilipat sing ngliwati area engsel.

Proposisi Nilai Kita

We spesialis ing nyediakake solusi papan kaku-flex anjog industri kanggo interkoneksi tampilan ing sektor telpon seluler. Kita ora mung nawakake produk sing bisa dipercaya kanthi standar nanging uga nduweni kemampuan sing kuat ing desain kolaborasi, optimasi simulasi, lan pangembangan khusus. Didhukung dening keahlian sing jero babagan pangolahan sirkuit presisi, ilmu material, simulasi termal, lan analisis integritas sinyal, kita kerja sama rapet karo pelanggan kanggo nyedhiyakake dhukungan proses lengkap-saka desain konsep nganti produksi massal-dicocogake kanggo desain ID tartamtu, arsitektur tumpukan, lan target kinerja tampilan. Kita setya nggunakake teknik inovatif kanggo mbantu para pelanggan nyurung wates ruang lan kinerja ing sistem tampilan smartphone, nggawe pengalaman visual sing luwih jelas lan stabil, nggawe sampeyan dadi mitra komponen inti sing dipercaya.
